Quelle est la fonction des accessoires Contacteur?

En tant que fournisseur de contacteur professionnel, j'ai eu le privilège de voir de première main l'impact transformateur que les accessoires de contacteurs peuvent avoir sur les systèmes électriques. Dans cet article de blog, je vais me plonger dans les différentes fonctions des accessoires de contacteurs, en mettant en lumière leur signification dans l'amélioration des performances, de la sécurité et de la fiabilité des contacteurs.

1. Contacts auxiliaires: prolongement des capacités de contrôle

Les contacts auxiliaires sont l'un des accessoires de contacteurs les plus courants. Ces contacts sont généralement utilisés pour développer les fonctions de contrôle du contacteur principal. Ils peuvent être normalement ouverts (non) ou normalement fermés (NC), et ils fonctionnent en tandem avec les principaux contacts du contacteur.

L'une des fonctions principales des contacts auxiliaires est de fournir des signaux de contrôle supplémentaires. Par exemple, dans un circuit de commande de moteur, le contacteur principal est responsable de la connexion et de la déconnexion du moteur de l'alimentation. Cependant, dans certains cas, vous devrez peut-être contrôler d'autres appareils ou circuits en fonction de l'état du moteur. Les contacts auxiliaires peuvent être utilisés pour envoyer des signaux à ces appareils supplémentaires, tels que les lumières, les relais ou les contrôleurs logiques programmables (PLC).

Une autre fonction importante des contacts auxiliaires consiste à fournir une rétroaction sur l'état du contacteur principal. En surveillant l'état des contacts auxiliaires, vous pouvez déterminer si les principaux contacts sont ouverts ou fermés. Ces informations peuvent être utilisées à des fins de diagnostic, telles que la détection d'un contacteur défectueux ou d'un problème dans le circuit de contrôle.

2. Relais de surcharge thermique: protéger les moteurs de la surchauffe

Les relais de surcharge thermique sont des accessoires de contacteurs essentiels pour la protection du moteur. Ces relais sont conçus pour surveiller le courant circulant dans le moteur et déclencher le contacteur si le courant dépasse une limite prédéfinie pendant une certaine période de temps.

La fonction principale des relais de surcharge thermique est de protéger les moteurs de la surchauffe. Lorsqu'un moteur est surchargé, il tire plus de courant que la normale, ce qui peut faire chauffer les enroulements du moteur. Si la condition de surcharge persiste, le moteur peut surchauffer et éventuellement échouer. Les relais de surcharge thermique détectent le courant excessif et déconnectent automatiquement le moteur de l'alimentation, empêchant les dommages au moteur.

En plus de protéger le moteur, les relais de surcharge thermique offrent également un niveau de sécurité pour le système électrique. En empêchant la surchauffe, ils réduisent le risque d'incendies électriques et d'autres dangers.

3. Voyages de shunt et versions de sous-tension: améliorer la sécurité et le contrôle

Les déplacements de shunt et les versions de sous-tension sont les accessoires de contacteurs qui offrent des caractéristiques de sécurité et de contrôle supplémentaires.

Un voyage de shunt est un appareil qui peut être utilisé pour déclencher à distance le contacteur. Il est généralement connecté à un circuit de contrôle et peut être activé par un signal à partir d'un commutateur, d'un relais ou d'un PLC. Les déplacements de shunt sont couramment utilisés dans les applications où il est nécessaire de déconnecter rapidement l'alimentation dans une situation d'urgence, comme un incendie ou un court-circuit.

Une libération de sous-tension est un appareil qui déclenche le contacteur lorsque la tension tombe en dessous d'un certain niveau. Ceci est important dans les applications où l'équipement électrique nécessite une tension stable pour fonctionner correctement. Si la tension baisse trop faible, l'équipement peut mal fonctionner ou être endommagé. Les versions de sous-tension garantissent que le contacteur déconnecte l'équipement de l'alimentation lorsque la tension est trop faible, protégeant l'équipement et empêchant les risques potentiels.

4. Suppresseurs de surtension: protéger contre les pointes de tension

Les suppresseurs de surtension sont des accessoires de contacteurs utilisés pour protéger l'équipement électrique des pointes de tension. Des pointes de tension peuvent se produire pour diverses raisons, telles que les coups de foudre, les pannes de courant ou la commutation de grandes charges électriques. Ces pics peuvent endommager les composants électroniques sensibles du contacteur et d'autres équipements électriques.

La fonction principale des suppresseurs de surtension est de détourner l'excès de tension vers le sol, protégeant l'équipement des dommages. Les suppresseurs de surtension se composent généralement d'une varistor d'oxyde métallique (MOV) ou d'un tube à décharge de gaz (GDT) qui est connecté en parallèle avec le circuit électrique. Lorsqu'une pointe de tension se produit, le suppresseur de surtension mène l'excès de courant au sol, l'empêchant d'atteindre l'équipement.

5. Contacteurs avec des caractéristiques spéciales: répondant aux exigences de demande spécifiques

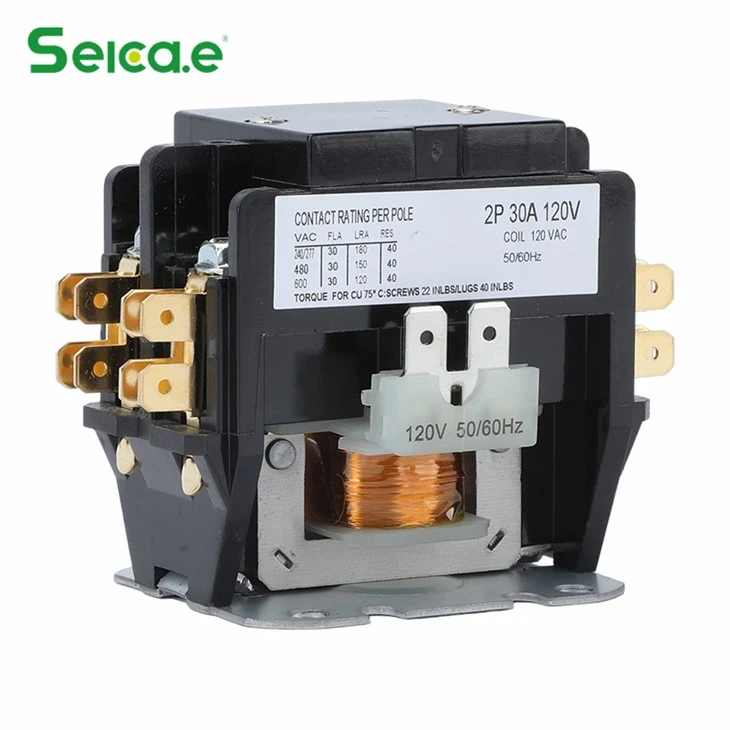

En plus des accessoires de contacteurs standard, il existe également des contacteurs avec des fonctionnalités spéciales conçues pour répondre aux exigences d'application spécifiques. Par exemple,Contacteur HVAC à 2 pôlesest spécialement conçu pour une utilisation dans les systèmes HVAC. Ces contacteurs sont généralement évalués pour une tension et un courant spécifiques, et ils peuvent avoir des fonctionnalités supplémentaires telles que la protection intégrée de surcharge thermique ou les contacts auxiliaires.

Un autre exemple est leDisjoncteur MCB C25, qui est un type de disjoncteur qui peut être utilisé en conjonction avec un contacteur. Le MCB offre une protection de surintensité pour le circuit électrique, tandis que le contacteur est utilisé pour contrôler l'alimentation de la charge.

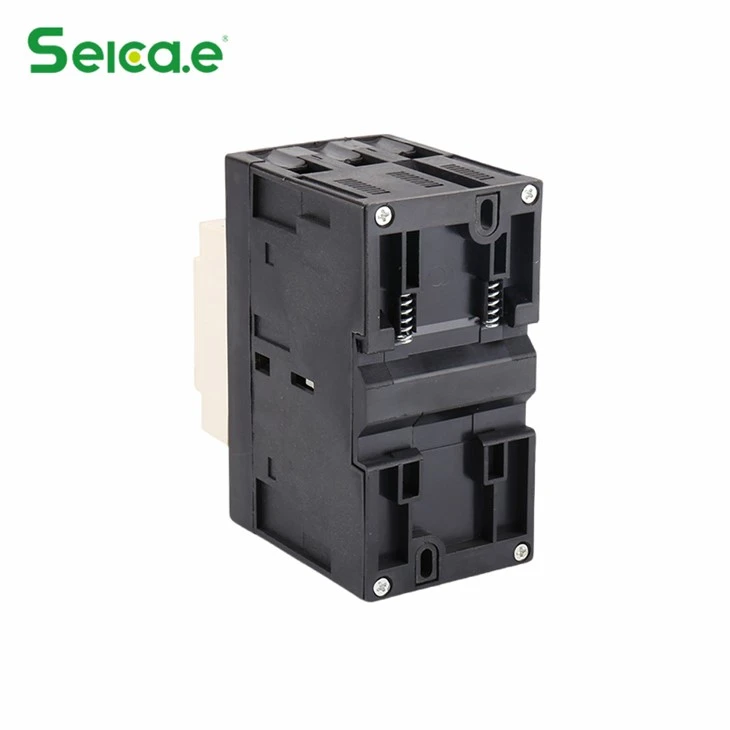

LeProtecteur de moteur GV3 AC220Vest un autre accessoire de contacteur spécialisé. Il est conçu pour protéger les moteurs de divers défauts, tels que la surintensité, la surtension et la perte de phase. Le protecteur de moteur GV3 peut être utilisé dans un large éventail d'applications, y compris les environnements industriels, commerciaux et résidentiels.

Conclusion

Les contacteurs sont des composants essentiels des systèmes électriques, et les accessoires de contacteurs jouent un rôle crucial dans l'amélioration de leurs performances, de leur sécurité et de leur fiabilité. Des contacts auxiliaires qui étendent les capacités de contrôle aux relais de surcharge thermique qui protègent les moteurs de la surchauffe, chaque accessoire sert une fonction spécifique.

Que vous recherchiez un accessoire de contacteur standard ou un contacteur spécialisé avec des fonctionnalités uniques, notre entreprise peut vous fournir la bonne solution. Nous avons une large gamme de produits pour répondre aux divers besoins de nos clients. Si vous souhaitez en savoir plus sur nos accessoires de contacteurs ou si vous avez des exigences spécifiques pour votre projet, nous vous encourageons à nous contacter. Notre équipe d'experts est prête à vous aider dans vos achats et à répondre à toutes les questions que vous pourriez avoir. Travaillons ensemble pour assurer les performances et la sécurité optimales de vos systèmes électriques.

Références

• "Systèmes de contrôle électrique: principes et applications" par Stephen L. Herman
• "Circuits de contrôle des moteurs" par Robert W. Erickson
• Documentation du fabricant pour les accessoires de contacteurs
