Quelle est la fonction du mécanisme de commande dans un disjoncteur miniature ?

En tant que fournisseur de disjoncteurs miniatures, on me pose souvent des questions sur la fonction du mécanisme de commande de ces appareils électriques essentiels. Les disjoncteurs miniatures (MCB) sont largement utilisés pour protéger les circuits électriques contre les conditions de surintensité et de court-circuit. Le mécanisme de commande est un composant essentiel qui permet au MCB de remplir efficacement ses fonctions de protection.

Structure de base et principe de fonctionnement d'un MCB

Avant d'aborder le fonctionnement du mécanisme de commande, il est important de comprendre la structure de base et le principe de fonctionnement d'un disjoncteur miniature. Un MCB se compose généralement d'une chambre d'extinction d'arc, d'un système de contact, d'un dispositif de déclenchement et du mécanisme de commande. Lorsqu'un courant anormal, tel qu'une surintensité ou un courant de court-circuit, traverse le MCB, le dispositif de déclenchement détecte le changement de courant et déclenche le mécanisme de commande.

Le mécanisme de commande est conçu pour assurer deux fonctions principales : la fermeture et l'ouverture des contacts du MCB. En fonctionnement normal, le mécanisme de commande maintient les contacts fermés, permettant au courant électrique de circuler dans le circuit. Lorsqu'un défaut survient, le mécanisme de commande ouvre rapidement les contacts, interrompant le flux de courant et évitant d'endommager l'équipement électrique et le câblage.

Fonction de fermeture du mécanisme de commande

La fonction de fermeture du mécanisme de commande est fondamentale pour le fonctionnement normal du MCB. Lorsque l'utilisateur bascule manuellement la poignée de commande du MCB en position « marche », le mécanisme de commande s'enclenche et amène le contact mobile à s'approcher et à se connecter au contact fixe.

Ce processus n'est pas aussi simple qu'il y paraît. Le mécanisme de commande doit assurer une connexion électrique fiable entre les contacts. Il doit appliquer une pression suffisante pour maintenir les contacts en bon contact, réduisant ainsi la résistance de contact et évitant la surchauffe. Le bon contact entre les contacts est crucial pour minimiser les pertes de puissance et assurer le fonctionnement stable du système électrique.

Fonction d'ouverture : protection contre les surintensités et les courts-circuits.

La fonction la plus importante du mécanisme de commande est d'ouvrir les contacts en cas de surintensité ou de court-circuit. Il existe deux principaux types de mécanismes de déclenchement associés au mécanisme de commande : le déclenchement thermique et le déclenchement magnétique.

Déclenchement thermique

Dans le cas d’une surintensité, qui correspond à une augmentation modérée du courant sur une période relativement longue, le mécanisme de déclenchement thermique entre en jeu. Le MCB contient une bande bimétallique dans le chemin porteur du courant. Lorsqu'une surintensité traverse le bilame, celui-ci s'échauffe par effet Joule. Différents métaux contenus dans le bilame ont des coefficients de dilatation thermique différents. De ce fait, le bilame se plie avec le temps.

Une fois que le bilame se plie dans une certaine mesure, il déclenche le mécanisme de commande. Le mécanisme de commande ouvre alors rapidement les contacts du MCB, interrompant le flux de courant. Cette protection thermique est cruciale pour protéger les circuits électriques des dommages causés par une surcharge à long terme.

Déclenchement magnétique

En cas de court - circuit, où il y a une augmentation soudaine et importante du courant, le mécanisme de déclenchement magnétique est activé. Le MCB a une bobine solénoïde dans sa structure. Lorsqu'un courant de court-circuit traverse la bobine, un puissant champ magnétique est généré.

Le champ magnétique exerce une force sur un piston ou un induit à l'intérieur du MCB. Cette force est suffisamment forte pour vaincre la force de maintien du mécanisme de commande. En conséquence, le mécanisme de commande est déclenché et les contacts du MCB s'ouvrent instantanément. Le déclenchement magnétique offre une protection à action rapide contre les défauts de court-circuit, qui pourraient causer de graves dommages au système électrique en très peu de temps.

Rôle dans l'extinction des arcs

Outre la fermeture et l'ouverture des contacts, le mécanisme de commande joue également un rôle dans l'extinction de l'arc. Lorsque les contacts du MCB s'ouvrent, un arc électrique se forme entre les contacts mobiles et fixes en raison de l'ionisation de l'air. Cet arc peut endommager les contacts et peut même empêcher la bonne interruption du courant.

Le mécanisme de commande est conçu pour garantir que les contacts se séparent rapidement et avec une distance suffisante. Un contact à ouverture rapide peut réduire la durée de l'arc et une grande distance de séparation peut aider à éteindre l'arc plus facilement. Certains MCB disposent également de dispositifs d'extinction d'arc supplémentaires, tels que des chambres de coupure d'arc, et le mécanisme de commande fonctionne en conjonction avec ces dispositifs pour améliorer l'effet d'extinction d'arc.

Types de mécanismes de fonctionnement

Il existe différents types de mécanismes de commande utilisés dans les disjoncteurs miniatures, notamment le mécanisme à bascule et le mécanisme de type rotatif.

Le mécanisme à bascule est l'un des types les plus courants. Il utilise un système de levier à bascule pour transférer la force de la poignée de commande aux contacts. Le mécanisme de type à bascule est de structure relativement simple et peut fournir une fonction d'ouverture et de fermeture à action rapide. Il est fiable et largement utilisé dans divers MCB.

Le mécanisme de type rotatif, quant à lui, fait tourner les contacts via un arbre rotatif. Ce type de mécanisme peut offrir une conception plus compacte et convient aux applications où l'espace est limité.

Impact sur la fiabilité des produits

La qualité et les performances du mécanisme de commande ont un impact significatif sur la fiabilité du MCB. Un mécanisme de fonctionnement bien conçu peut garantir que le MCB fonctionne avec précision dans différentes conditions. Il doit pouvoir résister à plusieurs opérations sans usure importante.

Par exemple, dans les applications industrielles où le MCB peut être soumis à des opérations de commutation fréquentes, le mécanisme de commande doit être durable. Sinon, le MCB pourrait ne pas s'ouvrir ou se fermer correctement, ce qui pourrait entraîner des accidents électriques.

Nos offres de produits

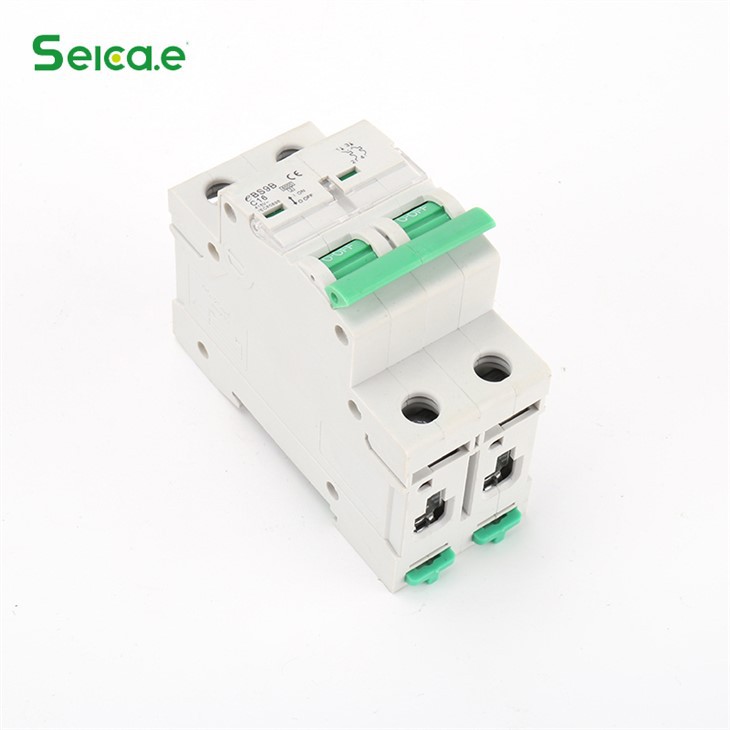

Dans notre entreprise, nous proposons une large gamme de disjoncteurs miniatures de haute qualité dotés de mécanismes de fonctionnement avancés. NotreDisjoncteur Mcb C25est conçu avec un mécanisme de fonctionnement fiable de type bascule, qui offre des performances stables dans les applications résidentielles et commerciales.

LeDisjoncteur miniature Mcbdans notre gamme de produits est connu pour ses excellentes capacités de protection contre les surintensités et les courts-circuits. Son mécanisme de fonctionnement est réglé avec précision pour garantir un déclenchement rapide et précis en cas de défaut.

Pour les applications nécessitant un courant nominal spécifique, notreMini disjoncteur 20 Aest un excellent choix. Le mécanisme de fonctionnement de ce disjoncteur est conçu pour gérer efficacement des courants jusqu'à 20 ampères, offrant ainsi une protection fiable aux circuits électriques connectés.

Contactez-nous pour l'approvisionnement

Si vous recherchez des disjoncteurs miniatures de haute qualité, nous sommes là pour vous aider. Nos produits sont conçus pour répondre aux plus hauts standards de qualité et de performance. Que vous soyez un entrepreneur en électricité, un fabricant d'équipements ou impliqué dans un projet électrique à grande échelle, nous pouvons vous fournir la bonne solution. Contactez-nous pour des discussions sur l'approvisionnement et trouvons les meilleurs disjoncteurs miniatures pour vos besoins.

Références

• Blackburn, JL (1998). Relais de protection : principes et applications. Marcel Dekker.
• Grigsby, LL (éd.). (2012). Manuel d'ingénierie de l'énergie électrique. Presse CRC.
• Stevenson, DEO (1982). Éléments d’analyse du système électrique. McGraw-Colline.
